英飛凌SmartPIM1 IGBT模塊驅動評估板

1 引言

開發如圖1 所示的用于Smar t PIM1 模塊的驅動評估板7ED020E12-FI-W2 目的是為了支持客戶在采用該模塊時的初步應用設計。飛凌公司可提供少量的該驅動電路板。在本文檔數據手冊章節中給出了驅動板器件的特性，而其它部分章節提供的信息是為了客戶能夠根據他們各自的需求復制、修改以及可用于生產的設計。小批量的評估板，可以由Inf ineon 提供。這篇文檔的數據手冊部分描述了這個評估板的性能指標，而其余部分提供了一些信息，旨在使用戶可以根據他們的特殊需求進行復制，修改和評估該產品的設計。

7ED020E12-FI-W2 的設計是按數據手冊中設計目標提到的有關環境條件實施的。在選擇器件時已考慮符合RoHS的規定。該設計已做了如本文檔所提到的各種測試，但未經有關制造業以及在整個工作環境溫度范圍或全壽命工作下的驗證。

圖1 用于SmartPIM1 模塊的2ED020I12-FI-U1 驅動評估板

2 設計特點
以下部分提供該驅動 電路板的概況，包括主要特點、關鍵數據引腳分配和機械尺寸。
2.1 主要特點
驅動評估板7ED020E12-FI-UI包含四個英飛凌(Infineon)無芯變壓器集成電路2ED020I120FI和一個英飛凌的SmartPIM1模塊，SmartPIM1模塊包含一個B6二極管整流橋，一個制動斬波器和六個逆變器的IGBT。圖2展示了評估板的功能組。

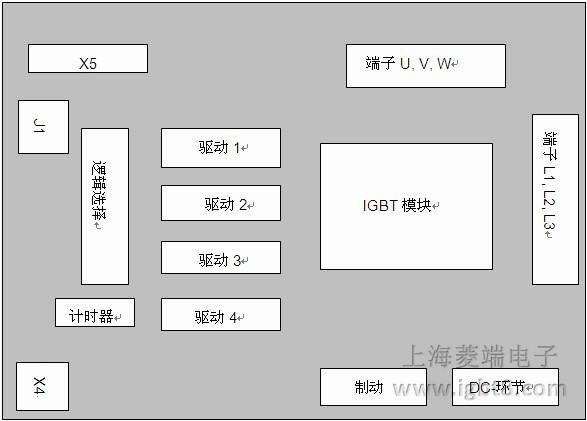

圖2 評估板7ED020E12-FI-U1的功能組

該評估板具有以下特點：

 整流橋、制動斬波器和逆變器集成在一個SmartPIM1模塊中；

 高端與低端之間是通過無芯變壓器技術實現功能性隔離；

 短路和過流保護

 過溫保護

 過壓保護
2.2 引腳分配
所有的 PWM信號引腳和供電壓都是采用X4和 X5 插座，引腳分配由下表給出：

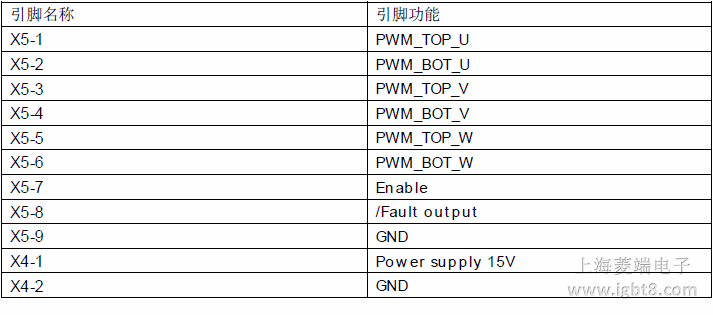

表1 X4和X5插座的引腳分配

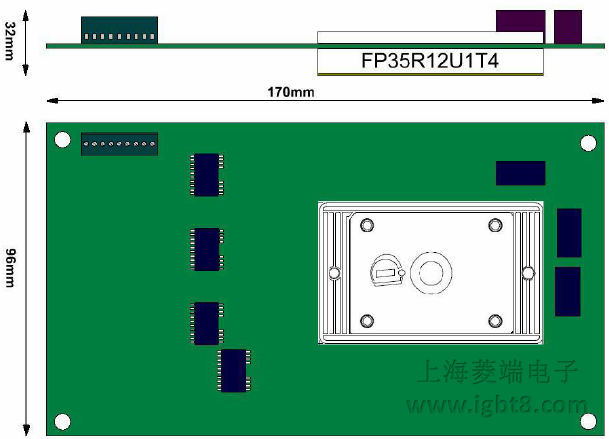

2.3 機械尺寸

2.4 SmartPIM1模塊的裝配

SmartPIM1的獨特之處在于結合了壓裝和單步裝配散熱片，如AN2009-09中所介紹。
